Lpos linear system

Lpos Rigid chain system

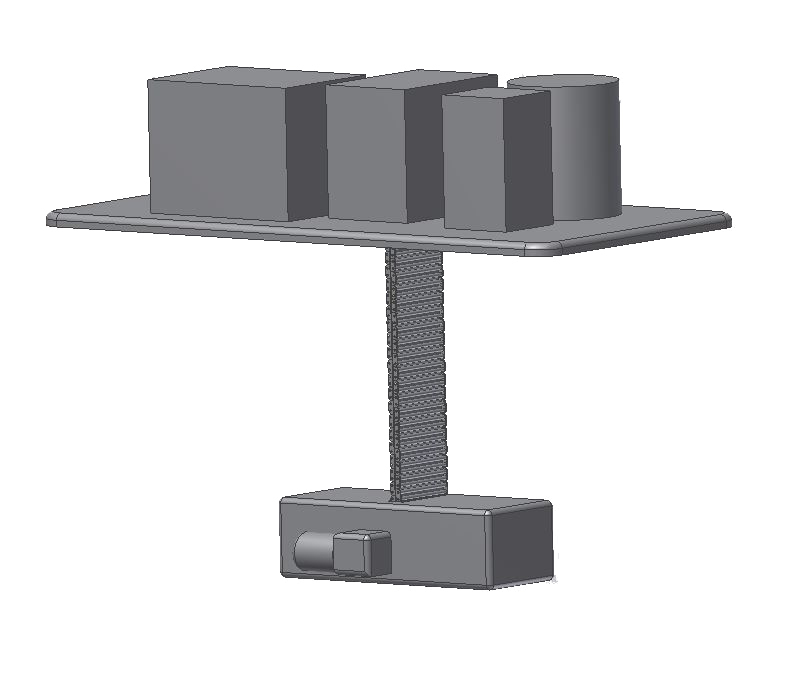

Lpos linear system은 체인 및 피니언 장치로, 견인력 및 추력을 전달하는 관절 식 텔레 스코핑 부재를 형성합니다. 대형의 고용량의 단단한 체인 리프팅 컬럼은 최대 7 미터 이상의 주행 거리에서 10톤 을 초과하는 동적 하중을 이동할 수 있습니다.

작동 원리

Lpos linear system은 굴절 식 랙을 사용하는 랙 및 피니언 선형 액추에이터의 기능을 합니다.

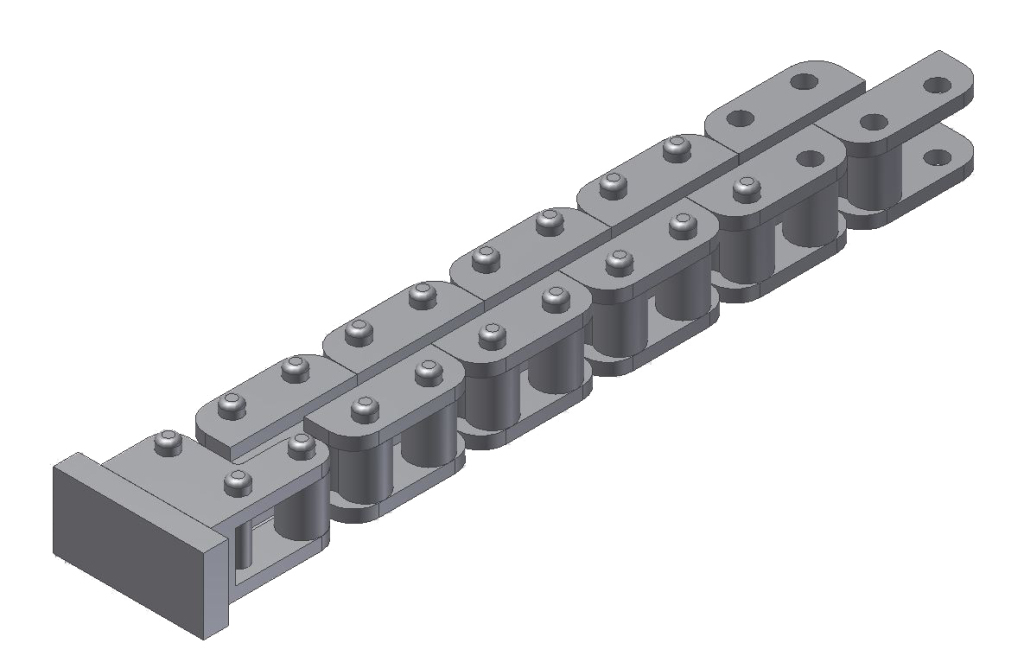

리지드 체인 액추에이터는 일반적으로 롤러 체인 과 유사한 제한된 굴절 체인을 사용합니다.

하우징 내의 구동 샤프트 상에 장착 된 피니언과 맞물려서 작동 합니다.

작동 부재의 링크 인 "고정식 체인"은 직선에서 한 면으로 만 편향되는 방식으로 연결됩니다.

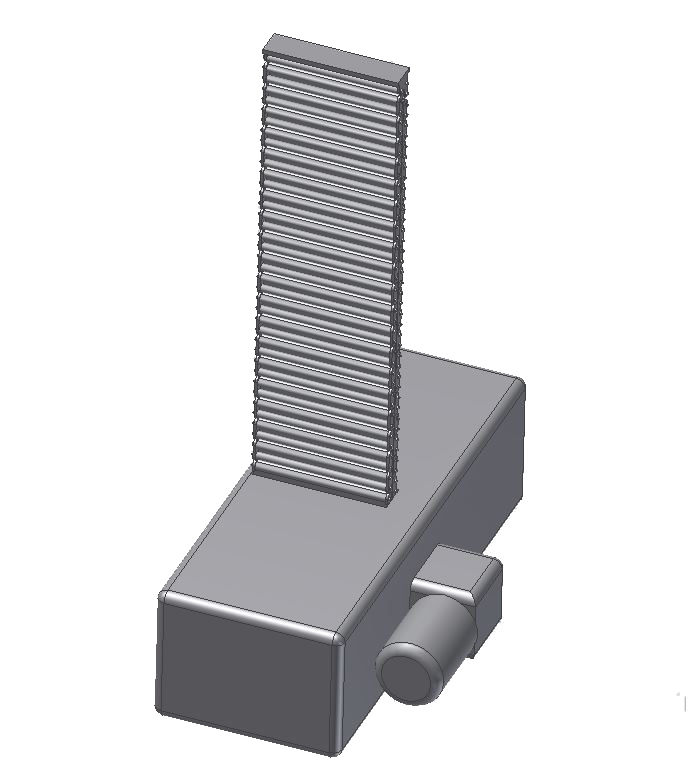

피니언이 회전함에 따라 체인의 링크가 하우징을 통해 90도 회전하여 체인을 견고하고 직선적 인 형태로 안내하고 장력과 압축력 (좌굴)에 효과적입니다.

작동 부재는 자체적으로 접힐 수 있기 때문에, 중첩 또는 코일 배열로 저장 매거진에 비교적 컴팩트하게 저장 됩니다.

강체 체인 액추에이터는 일반적으로 전기 모터에 의해 구동됩니다.

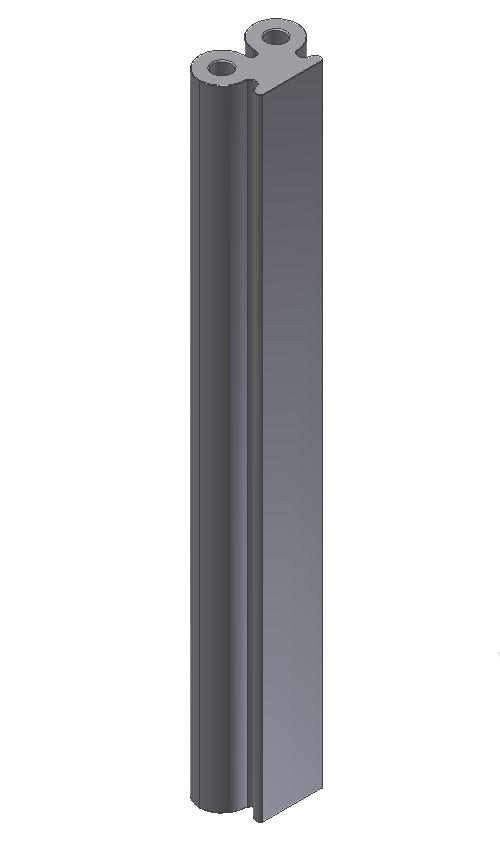

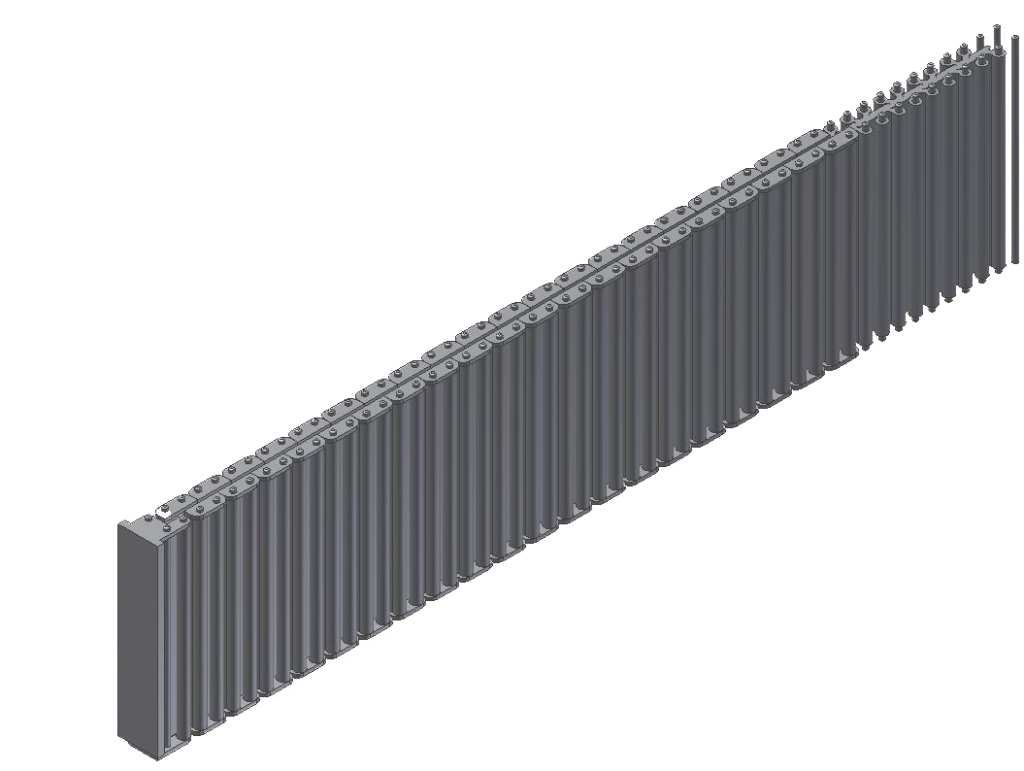

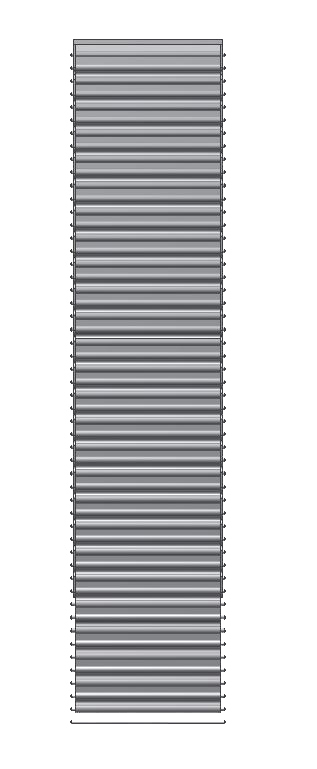

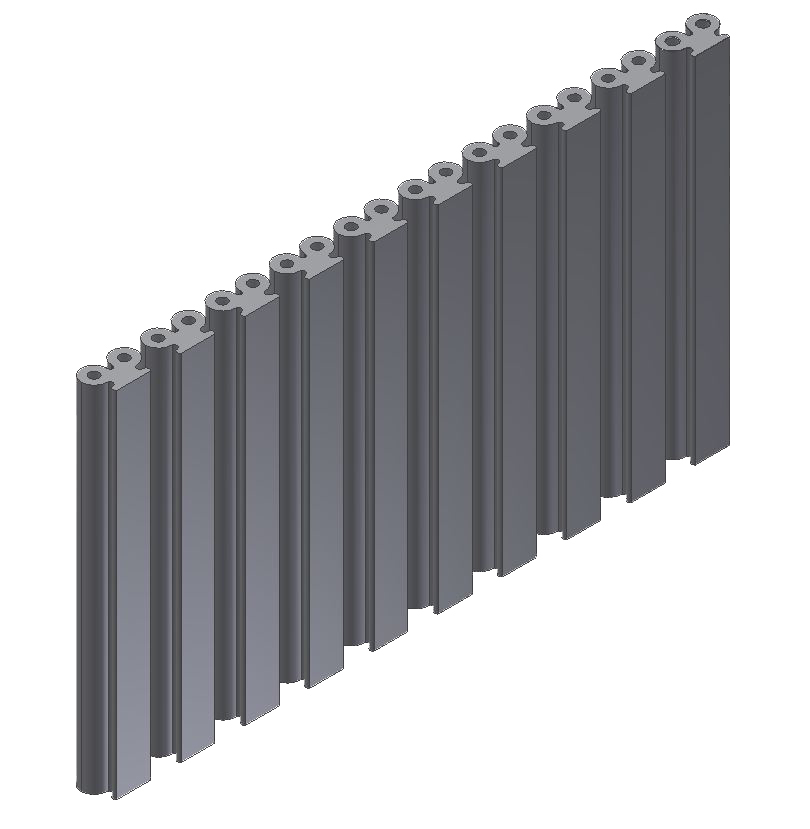

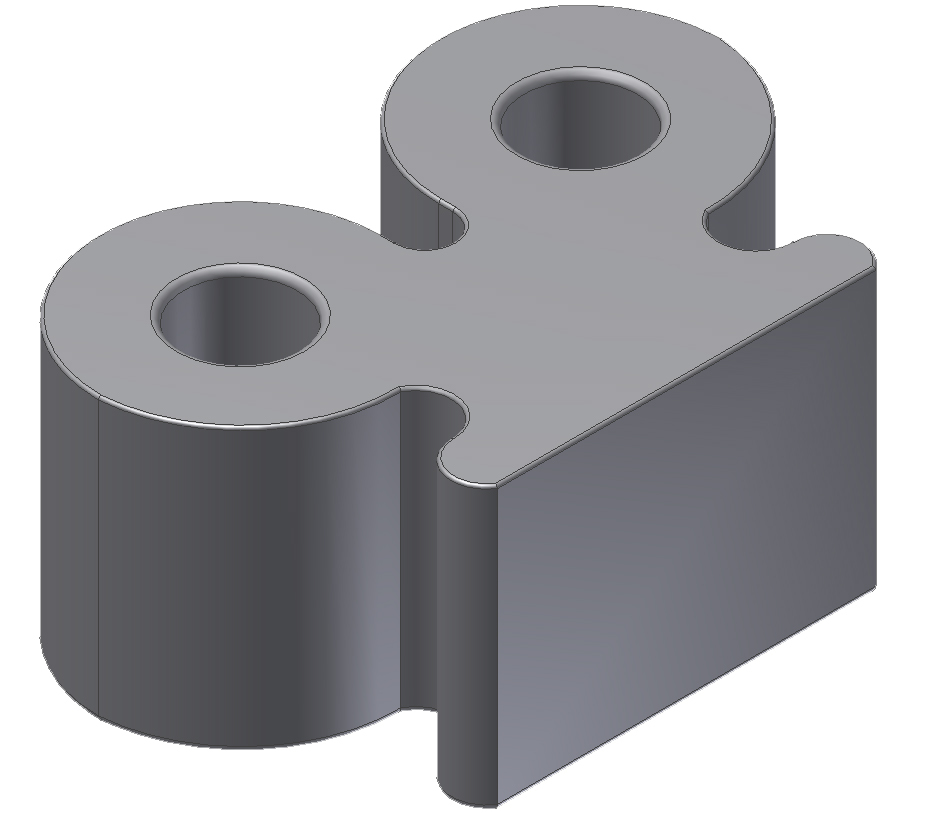

 가장 견고한 체인은 강철 로 제조되며,  하단의 와이드 체인은 알루미늄 프로파일을 절단하여

체인 유닛을 구성하며 폭280mm이상의 체인은 1톤의 하중을 지지합니다.
